電 話：15639728585/15803837401
13598027365/15713853286
傳 真：0371-63750007
網 址：www.rsboaiyy.com
地 址：鄭州市金水區博頌路索凌路向南500米

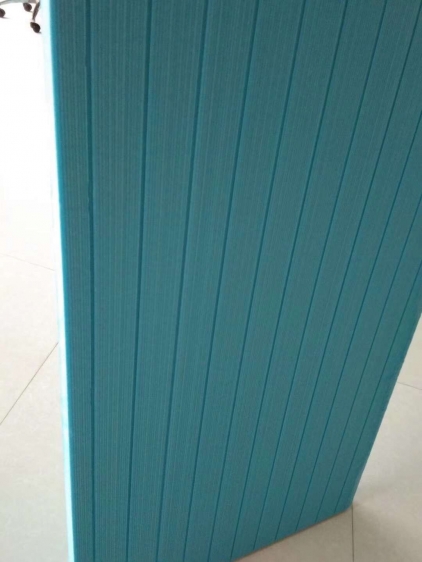

擠塑板保溫層開裂的原因：
擠塑板雖然有非常好的保溫防水性，但由于其強度較高，表面光滑，如果粘結保溫板的膠粘劑跟墻體的粘貼附著性差就會很容易出現開裂的現象。
擠塑板比膨脹聚苯板的密度大、強度高，相對于每條板縫來說，相鄰兩塊板自身的應力變化是反向的，如果對板縫處進行擠壓或保溫層的抹面砂漿柔性達不到要求就會出現板縫處開裂、滲水、透寒的現象，久而久之就會產生外保溫系統的剝離、脫落等。
解決的辦法就是選用質量可靠的擠塑板，并要選擇柔性好的砂漿，這樣就可以大大避免保溫層的開裂。
如果保溫層和墻面已經開裂的，要采取打膠、灌漿（環氧樹脂）等做法堵塞縫隙。已經松動的保溫材料，要加栓釘等進行加固。當然更換后的保溫材料也要做好加固工作。
1、擠塑板雖然有非常好的保溫防水性，但由于其強度較高，變形應力較大，表面光滑、疏水難以吸收，粘結保溫板的膠粘劑跟墻體的粘貼附著性差等原因必然出現較為嚴重的質量事故。
2、擠塑板比膨脹聚苯板的密度大、強度高，由于自身變形及溫差變形而產生的變形應力也大，相對于每條板縫來說，相鄰兩塊板自身的應力變化是反向的，對板縫處進行擠或拉，造成板縫處開裂、滲水、透寒、久而久之造成耐候性附著性下降會產生外保溫系統的剝離、脫落，甚至導致外保溫系統出現崩潰。
3、擠塑板具有更小的導熱系數，為0.029W/（m·k），而抗裂砂漿的導熱系數為0.93W/（m·k），兩層材料的導熱系數差了32倍，比聚苯板與抗裂砂漿的導熱系數相差更大，因此更容易產生裂縫。
